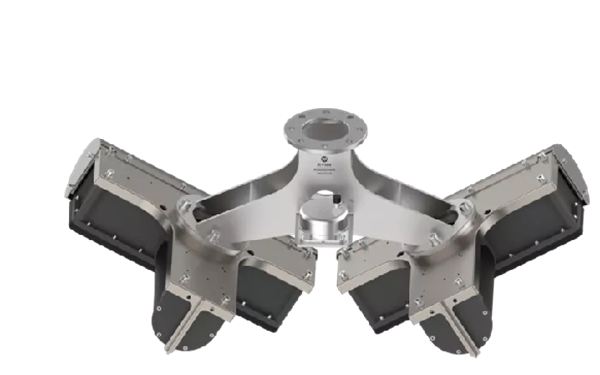

MS8200-IDH双探头多波束测深系统-
MS8200-IDH双探头多波束测深系统是针对水运交通、航道疏浚、岛礁测量和岸坡维护等场景推出的高精度产品解决方案。其大扫宽、高效率的特点可以帮助用户快速完成水下三维地形的扫测任务，提升作业效率，更大大降低了作业场内船只的航行安全隐患。
产品说明
10倍扫宽，效率升级
双探头模式，扫测宽度提高两倍
大大减少外业工作时间
适用性强，自动化程度高
根据不同的测量环境和需求，调整波束宽度、频率等参数，以获取更优的测量结果
降本增效，物超所值
时间成本减半，效率提高，一套设备2倍效率
物超所值!
|
技术指标 |
工作频率 200kHz |
深度分辨率 0.75cm |
|
波束数 1024 |
测量模式 等角/等距 |
|
|
垂直接收航迹波束宽度 1° |
最大Ping率 60Hz |
|
|
平行发射航迹波束宽度 2° |
信号形式 CW/Chirp |
|
|
波束开角范围 180° |
脉冲宽度 30微秒~8毫秒 |
|
|
测深范围 0.5~500m+* |
耐压等级 50m |
|
物理指标 |
探头尺寸 499 × 456.5 × 147mm(单探头) |
工作温度 -2°~40℃ |
|
探头重量 22.8KG (单探头空气中) |
存储温度 -20℃~55℃ |
|
|
甲板单元尺寸 200mm*145mm*75.5mm |
供电 DC10V-32V/AC110V-240V |
|
|
甲板单元重量 1.9kg |
功耗 90W-140W（双探头） |
|
|
倾斜角度 30° |
电缆长度 标配15米（可定制） |
|
特色功能 |
近场聚焦 支持 |
浑水测量 支持
|
|
海底跟踪 支持 |
实时横摇稳定 支持
|
|
|
水体成像 支持 |
|
|
软件配置 |
软件 海测通一体化测量软件 可选软件 Hypack, Qimera, EIVA和BeamworX后处理软件 |
|
进口软件兼容 兼容Hypack, Qinsy, EIVA和BeamworX等采集软件以及Caris等后处理软件 |
|
辅助测量设备 |
表面声速仪 导流罩内置 SVS1500M |
|
声速剖面仪 外置（SVP1500）选配 |
|
|
姿态仪 选配POS15或POS08 |
|
|
卫星定位 POS内置Trimble GNSS |
