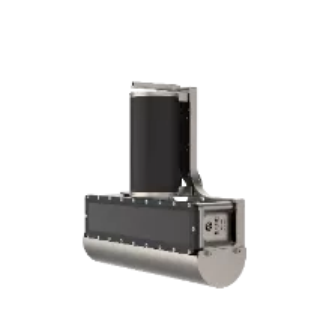

MS8200大力神多波束测深系统-
MS8200/H（大力神）多波束测深系统，是公司研发团队专为“专业海洋测绘”、“大水深航道测量”的用户精心打造的一款勘测利器。该套系统采用的全新产品平台，是研发工程师沉淀了历史所有机型中各项技术的优势与不足，汇集了数百家工程用户的需求与痛点，历经四年的反复迭代而完成。
产品说明
有效测量：160°波束开角 | 8倍水深以上的有效覆盖 | Ping率60Hz | 测深范围400米 | 为专业海洋测绘用户量身定制
一机多用：三维水下地形测量 | 水体成像 | 多目标点检测 | 辅助测量设备内置与外置多种模式可选
浑水优化：内河、沿海;清澈水域、浑浊水域;精细结构、大范围水深测量，均可通过调整频率达到理想匹配效果
测量Ping率可达60Hz，测量水深达到400m，标准功耗在80W以内
全中文交互软件，软硬件同步开发，设置简单，操作难度小
适合专业测绘团队大范围浅海海洋调查研究的用户 | 航道勘测用户 | 水利水文、港口维护、海洋风电运维等方向
油矿探测等大型行业专业应用
|
技术指标 |
工作频率 200kHz |
深度分辨率 0.75cm |
|
波束数 512 |
测量模式 等角/等距 |
|
|
垂直接收航迹波束宽度 1° |
最大Ping率 60Hz |
|
|
平行发射航迹波束宽度 2° |
信号形式 CW/Chirp |
|
|
波束开角范围 160° |
脉冲宽度 30微秒~8毫秒 |
|
|
测深范围 0.5~500m+* |
耐压等级 50m |
|
物理指标 |
探头尺寸 481 × 453 × 138mm |
工作温度 -2°~40℃ |
|
探头重量 23.7kg |
存储温度 -20℃~55℃ |
|
|
甲板单元尺寸 200mm*135mm*75.5mm |
供电 DC10V-32V/AC110V-240V |
|
|
甲板单元重量 2.0kg |
功耗 60W-100W |
|
|
|
电缆长度 标配15米（可定制） |
|
特色功能 |
近场聚焦 支持 |
浑水测量 支持
|
|
海底跟踪 支持 |
实时横摇稳定 支持
|
|
|
水体成像 支持
|
|
|
软件配置 |
软件 海测通一体化测量软件 可选软件 Hypack, Qimera, EIVA和BeamworX后处理软件 |
|
进口软件兼容 兼容Hypack, Qinsy, EIVA和BeamworX等采集软件以及Caris等后处理软件 |
|
辅助测量设备 |
表面声速仪 导流罩内置 SVS1500M |
|
声速剖面仪 外置（SVP1500）选配 |
|
|
姿态仪 选配POS15或POS08 |
|
|
卫星定位 POS内置Trimble GNSS |
