北斗农机作业监测系统是由上海联适导航自主研发的一款高性能、可视化作业地图的作业监测系统;以满足国内日益增长的拖拉机液压后悬挂系统电控化需求为目标，实现对拖拉机后悬挂液压提升系统的电控化改造，完全替代传统机械操作结构，简化农机手操作步骤，农机驾驶体验。系统包含悬挂抬升下降、使车辆智能化、无人化控制改造成为可能。系统的使用可提高农机作业自动化程度，系统在复杂地况环境下的自主作业能力，降低驾驶员的作业疲劳，提高作业质量以及作业时长。

系统介绍

北斗农机作业监测系统是由上海联适导航自主研发的一款高性能、可视化作业地图的作业监测系统;以满足国内日益增长的拖拉机液压后悬挂系统电控化需求为目标，实现对拖拉机后悬挂液压提升系统的电控化改造，完全替代传统机械操作结构，简化农机手操作步骤，农机驾驶体验。系统包含悬挂抬升下降、使车辆智能化、无人化控制改造成为可能。系统的使用可提高农机作业自动化程度，系统在复杂地况环境下的自主作业能力，降低驾驶员的作业疲劳，提高作业质量以及作业时长。

系统主要由电液提升操作面板、液压控制器、电控阀组、角度传感器、液压传感器组成。该系统通过角度传感器监控后提升臂位置，结合设定的位置高度，判定设备控制状态，通过控制全电控阀组实现液压控制，达到控制后提升臂动作的目的。

系统组成

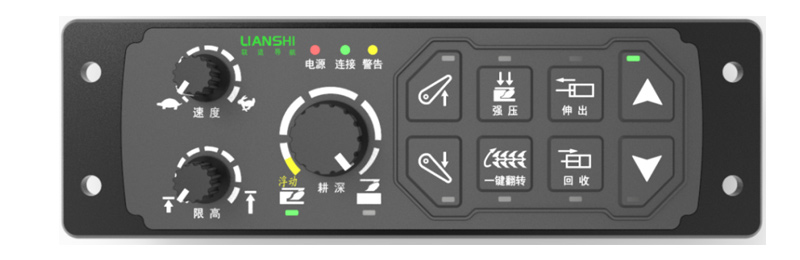

电液提升操作面板

后悬挂电控液压阀组控制操作面板，采用扩展式金属安装结构，可定制化变更安装方案，结构简单安装方便，坚固耐用。

作为农机手在驾驶过程中频繁使用的操作终端。按键旋钮布局合理，操作简便。巧妙的多功能按键设计，在简化按键数量缩小面板尺寸的同时，保留了丰富强大的功能并为功能扩展提供广阔空间。状态反馈指示清晰明确，旋钮手感精心设计，大幅提升农机手实际作业过程中的操作体验。

液压

安装方便

IP67等级防护

8路驱动输出

4路信号采集

232接口

CAN接

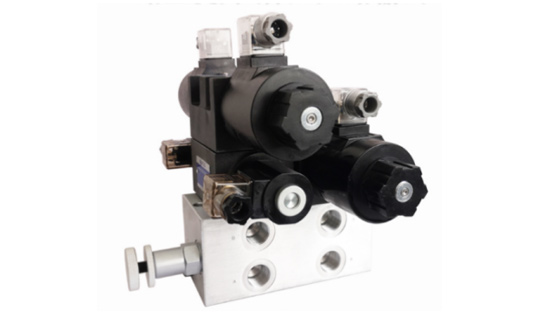

电控液压阀组

串联油路安装方案(后装)

安装不破坏原车油路，设备故障时，原车操作仍然，不耽误作业、一路主提升，一路辅助油路全电控方案。

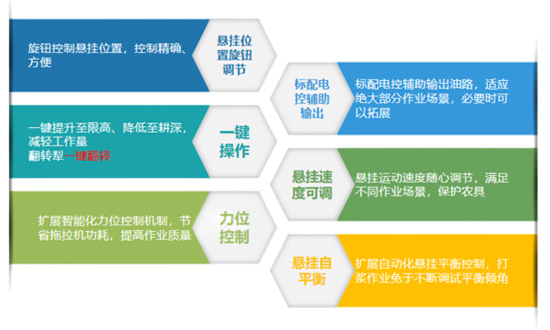

系统特点

限高调节：调节后悬挂限高，一键抬升至限高位置

耕深调节：调节后悬挂耕深，一键下降至耕深位置

状态指示灯:电源指示灯、通讯指示灯、报警指示灯以及全按键后悬挂动作反馈指示灯

一键抬升/下降：点按后悬挂一键抬升/下降至限高、耕深位置

强压/浮动切换

一键翻转按

一路辅助油缸电控制：用于控制辅助油缸伸出/回收

位置微调控制：点按按钮悬挂抬升或下降，松开恢复至设定高度

技术参数

应用场景

电液提升系统，使用纯电控方案和可拓展性强的CAN接口通讯及串口通讯模式，替代传统机械式液压控制方案，具有改装方便，可拓展性强的特点，在后装拖拉机市场、拖拉机液压改装市场、拖拉机前装市场有广泛应用场景。可替代传统机械式液压操作系统，满足拖拉机各种场景的工作需求。
