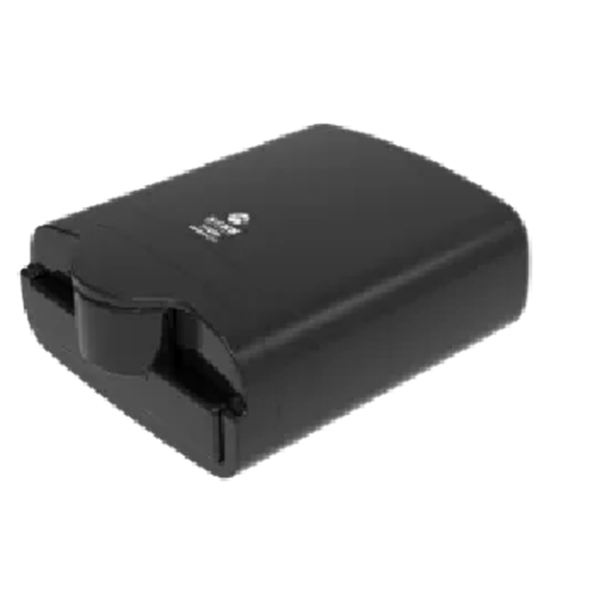

单频高清图像声呐-IS720M
产品型号:IS720M
IS720M单频高清图像声呐是专门为水下成像领域而设计的超小型、低功耗的高性能单频多波束图像声呐。视频级声学像,清晰度与更新率更高,满足各类ROV/AUV水下检测、目标探测、避障以及潜水员水下成像导航需求应用。
产品说明
# 性能卓越:最优水平接收波束角0.4°波束数512个、距离分辨率2.5mm,均为业内领先指标。
# 结构轻小:整机重量仅为1.4kg;尺寸155 × 125 × 62mm(长*宽*高);功耗小于50W;适合各类小型UUV、ROV平台集成。
# 定制开发:在此声呐平台的基础上,结合海卓同创在信号处理和目标识别算法领域的积累,能够为用户提供更多特殊应用的定制化服务和软硬件解决方案。
# 功能丰富:整采用多功能设计,除被动声呐应用外,能够实现对各类周期性或连续性声源目标进行探测与跟踪,满足多种用户应用。
工作频率 |
720kHz/1.2MHz |
波束数 |
512 |
中心波束开角 |
1°/0.6° |
波束间隔 |
0.25° |
垂直开角 |
20°/12° |
水平开角 |
130° |
探测最大范围 |
120m/40m |
探测最小范围 |
0.1m |
深度分辨率 |
4mm |
最大刷新率 |
40Hz |
信号形式 |
CW/Chrip |
电压 |
11~32V |
功耗 |
30~45W |
通信接口 |
百兆网 |
尺寸 |
155×125×62mm |
重量空气/水中 |
1.4kg(空气)/0.3kg(水中) |
耐压等级 |
350m |
*以上指标仅代表此设备当前版本,如有调整,恕不另行通知,以官方最新宣传资料为准
